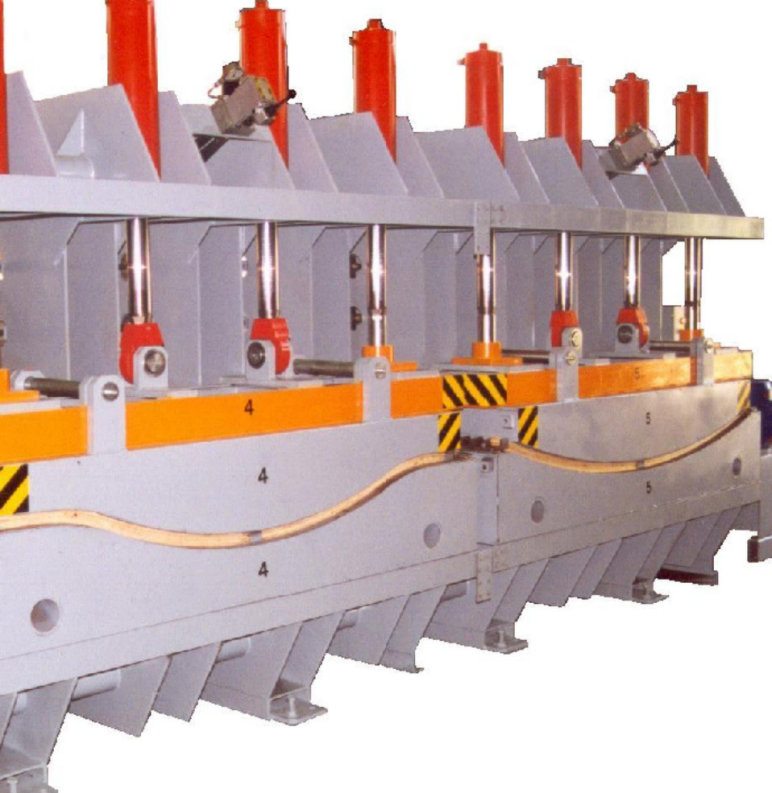

Hydrauliczny ścisk HSKG-Ł służy do klejenia łuków drewnianych na grubość używanych przeważnie przy produkcji elementów tzw. programu ogrodowego. Klejenie odbywa się pod dużym naciskiem siłowników hydraulicznych. Stos elementów klejonych formuje się poprzez ściskanie hydrauliczne między belkami siłowników pionowych i kopytami. Najczęściej stosowane wykonanie to wersja z grzanymi kopytami za pomocą gorącej wody . Klejenie łuków drewnianych z grubości pozwala na kształtowanie dowolnego profilu, zmniejsza koszty obróbki, zmniejsza ilość odpadów drewna.
| Dane techniczno - eksploatacyjne | ||
| Ilość pól załadowczych | szt. | 5 (*) |
| Maksymalna szerokość listew | mm | 450 (*) |
| Wymiary pola załadowczego: - wysokość załadunku - długość listew w jednym polu |
mm mm |
960 2200 (*) |
| Ilość siłowników na jednym polu | szt. | (4 szt.) O125 x 430 |
| Zakres uzyskiwanych sił zgniotu (na jeden siłownik pionowy) | kN | 61-135 |
| Zalecane ciśnienie pracy (zależnie od rodzaju drewna i wymiarów listew) - docisk pionowy | MPa | 5,0-11,0 |
| Moc zainstalowana | kW | 5,5 |
| Prąd znamionowy | A | 11 |
| Napięcie robocze | V AC | 3/N/PE, 400V 50Hz |
| Napięcie sterujące | V DC | 24 |
| Wymiary zewnętrzne: - długość - szerokość - wysokość max |
mm mm mm |
ok 13000 (5 pól) 1100 2400 |
| Całkowita masa urządzenia | kg | ~13800 |
| Zasilanie czynnika grzewczego kopyt | ||
| Temperatura wody | oC | max 80 |
| Dopuszczalne ciśnienie w sieci grzewczej | MPa | 0,3 |
| Łączna objętość wody do wypełnienia pięciu kompletów kopyt | m3 | 2,5 |
| Przyłącze do głównej rury zasilającej | G1 1/2– gwint zewnętrzny | |
(*) – ilość pól załadowczych oraz ich długość jak również szerokość listew wg indywidualnych ustaleń z klientem.
